Løsning til fjernelse af fotoresist på halvledervaffel

Time : 2025-03-06

Hvorfor skal halvledervåder fjerne photoresist?

I halvlederproduktionsprocessen bruges der en stor mængde photoresist til at overføre kredslagspladegrafikker gennem maskens og photoresistens følsomhed og udvikling til vådens photoresist, hvilket dannes til specifikke photoresistgrafikker på vådoverfladen. Derefter bliver mønsteret grave eller ionimplantation fuldført på den underliggende film eller vådsubstrat under beskyttelse af photoresist, og den oprindelige photoresist fjernes helt.

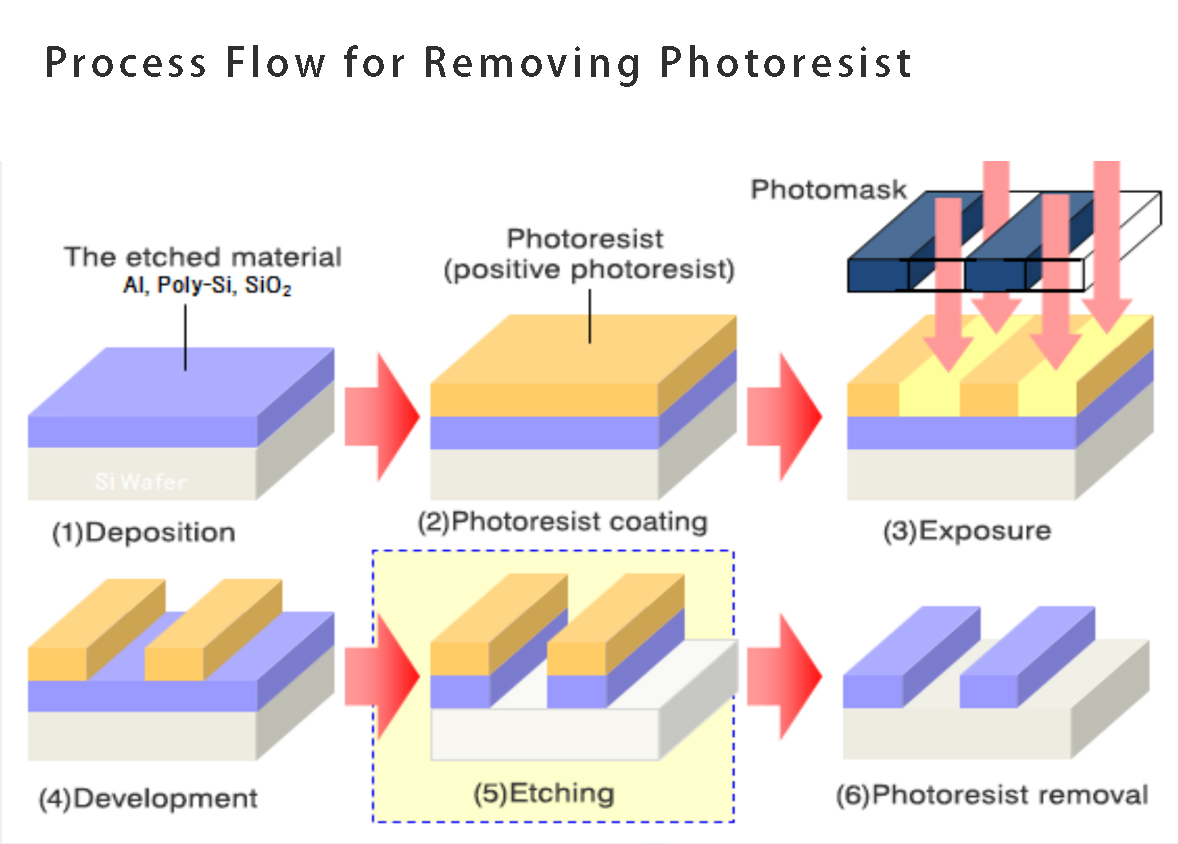

Fjernelse af photoresist er den sidste trin i fotolitografiproces. Efter afslutningen af grafikprocesser som gravning/ionimplantation har den resterende photoresist på vådoverfladen udført funktionerne for mønsteroverførsel og beskyttelsesslag, og fjernes fuldstændig gennem photoresistfjerningsprocessen.

Fjernelsen af photoresist er en meget vigtig skridt i mikrofabrikationsprocessen. Om photoresistet fuldstændig fjernes og om det forårsager skade på pladen vil direkte påvirke den efterfølgende integrerede circuits chip-produktionsproces.

去除光刻胶 去胶机 (5).jpg

Hvad er processerne for fjernelse af semiconductors photoresist?

Undtagen forskellen i photoresist medium, kan de opdeles i to kategorier: oxidationsfjernelse og løsningsmiddelfjernelse.

Sammenligning af forskellige metoder til fjernelse af lim:

Metode til fjernelse af photoresist



Oxidationsfjernelse af photoresist



Tørre fjernelse af photoresist



Løsningsmiddelfjernelse af photoresist



Hovedprincipper

De stærke oxidationsegenskaber af H 2 Så... 4 /H 2 O 2 oksidere de hovedsaglige komponenter C og H i fotoresist til C0 2 /H 2 0 2 , hvilket opnår formålet med at skelne

Plasmaionisering af 0 2 danner fri 0, som har stor aktivitet og kombinerer med C i fotoresisten for at danne C0 2 . C0 ekstraheres af vakuumsystemet

Specielle solventer svulmer og nedbryder polymerer, løser dem i solventen og opnår formålet med at fraklæbe

Hovedanvendelsesområder

Let ødelæggelig metal, derfor ikke egnet til fraklæbning i AI/Cu og andre processer

Egnet til den største del af skelneprocesserne

Egnet til skelneprocess efter metalbearbejdning

Hovedfordele

Processen er relativt simpel

Fjern fotoresist completely, høj hastighed

Processen er relativt simpel

Hovedske svagheder

Ufuldstændig fjerning af fotoresist, u passende proces og langsom debondingshastighed

Let at blive forurenet af reaktionsrestasser

Ufuldstændig fjerning af fotoresist, u passende proces og langsom debondingshastighed

Som det kan ses af figuren ovenfor, er tør debonding egnet til de fleste debondingsprocesser, med grundig og hurtig debonding, hvilket gør det til den bedste metode blandt de eksisterende debondingsprocesser. Mikrobølge PLASMA debonding teknologi er også en form for tør debonding.

Vores mikrobølge PLASMA fjerner fotoresist klæb udstyr, udstyret med den første hjemlige mikrobølge halvlederfotoresistfjerningsgeneratortechnologi, konfigurerer den magnetiske strømrotationshyld til at gøre mikrobølgeplasma mere effektivt og ensartet output. Siliciumplader og andre metalenheder giver "mikrobølge+forlig RF" dobbelt styrketechnologi for at opfylde behovene hos forskellige kunder.

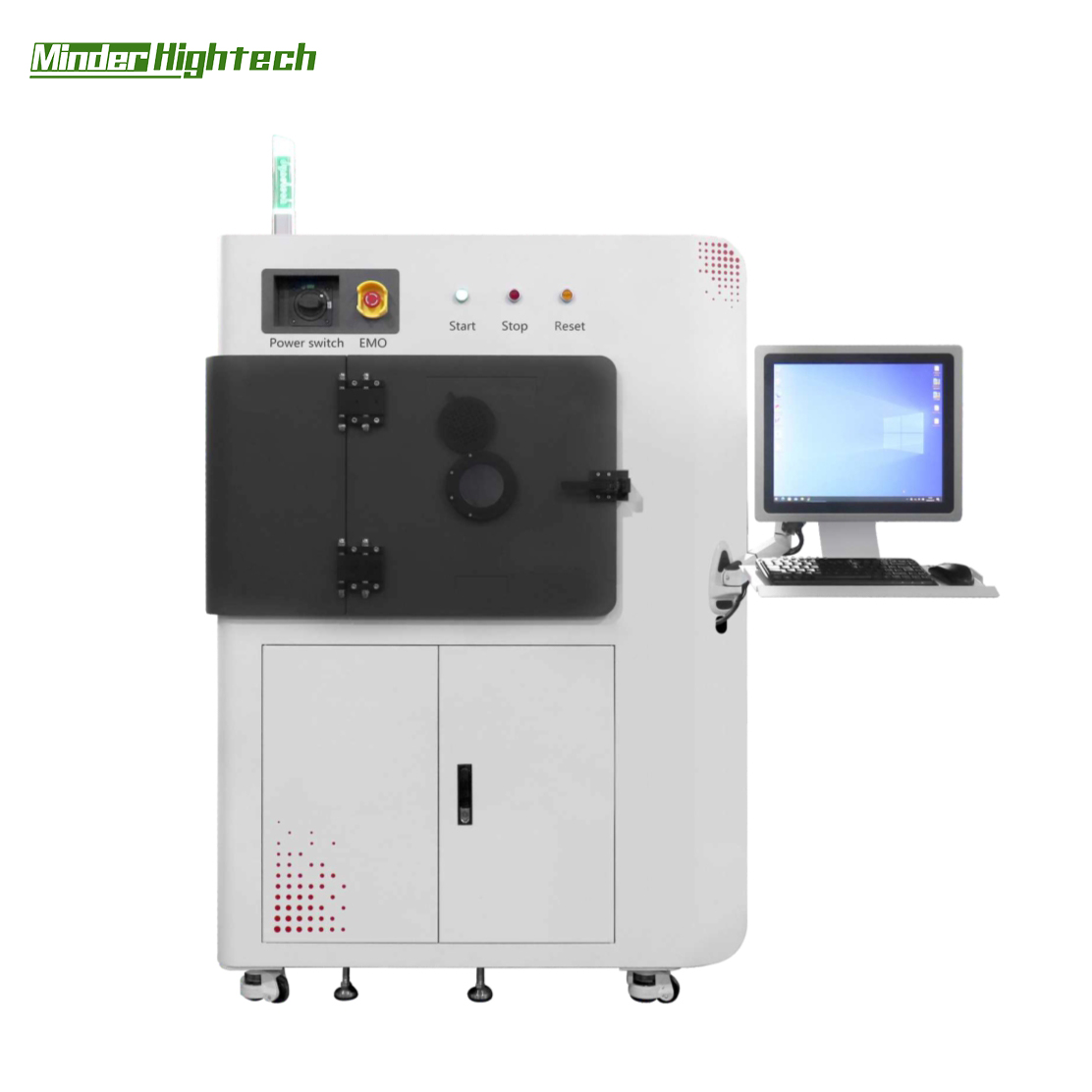

Mikrobølge PLASMA Fjern fotoresist maskine


① Plasmaet af fri radikal molekyler har ingen forlig og ingen elektrisk skade;

② Produktet kan placeres på paletter, i slottede eller indkapslede Magizine, med høj bearbejdningseffektivitet;

③ Magizine kan konfigureres med en rotende ramme, og gennem rimelig ECR-design og god regulering af gasstrøm kan den opnå relativt høj enhedslighed;

④ Integreret kontrolsystemdesign, patentiseret kontrolsoftware, mere praktisk operation;

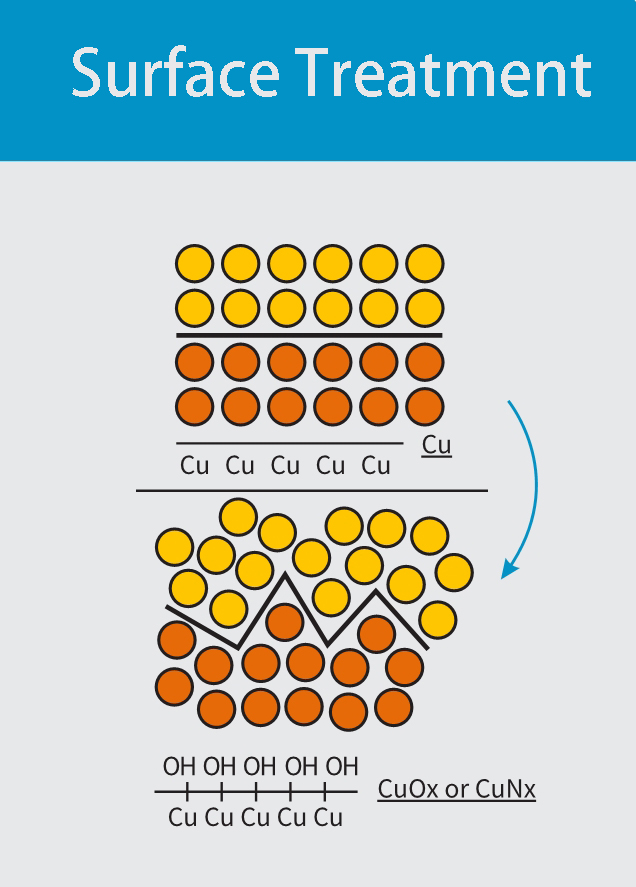

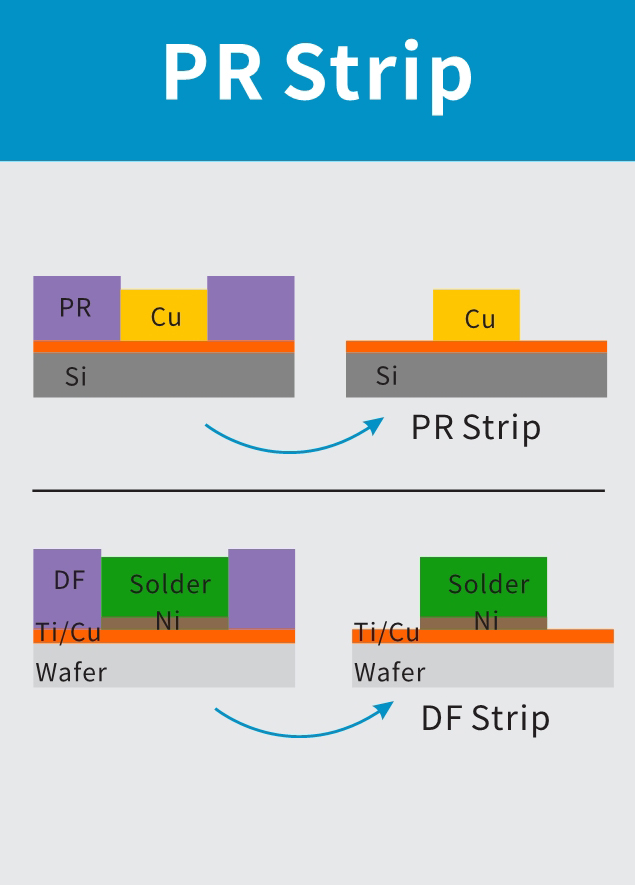

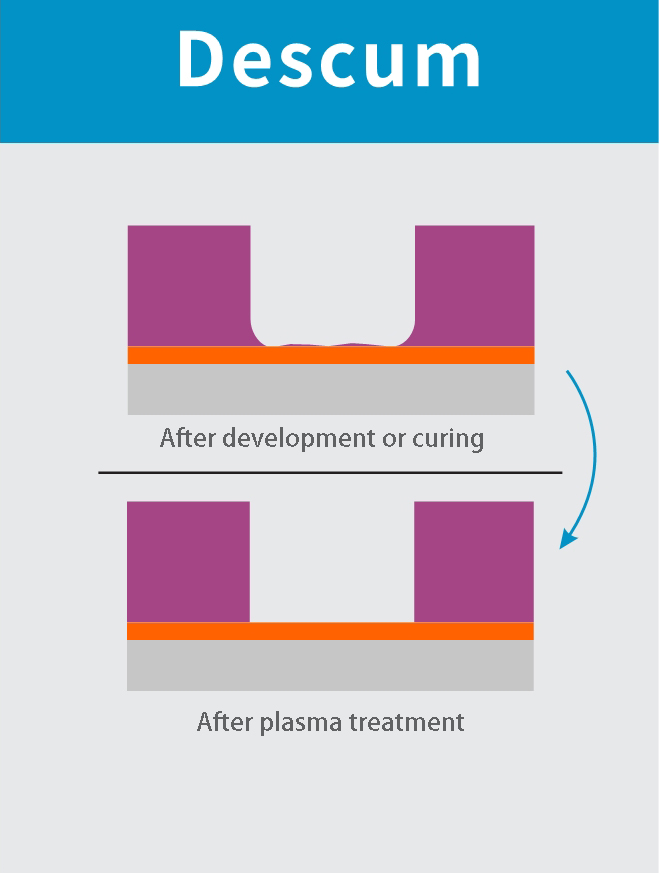

去除光刻胶 去胶机 (2).jpg
