Ultralydsscanningsmikroskopløsning til halvlederindustrien

Ultralydstestprincip

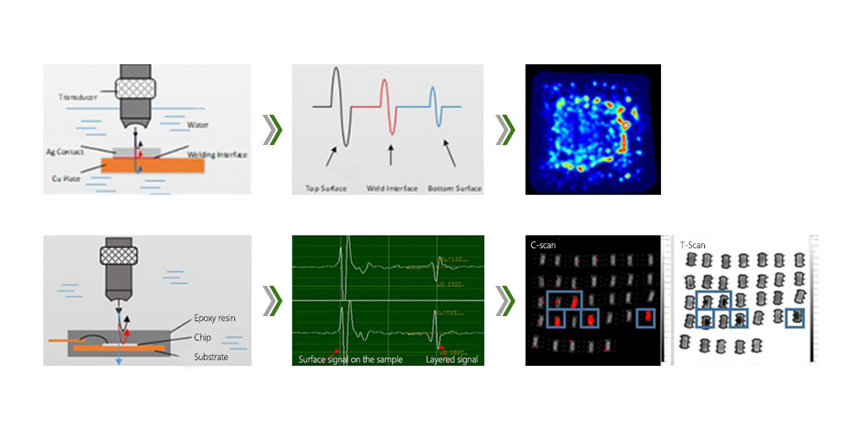

Ultralydstransduceren genererer ultralydspuls, som når DUT gennem koblingsmediet (vand).

På grund af forskellen i akustisk impedans reflekteres ultralydsbølger ved grænsefladen mellem forskellige materialer.

Ultralydstransduceren modtager det reflekterede ekko og konverterer det til elektriske signaler.

Computeren behandler det elektriske signal og viser bølgeformen eller billedet.

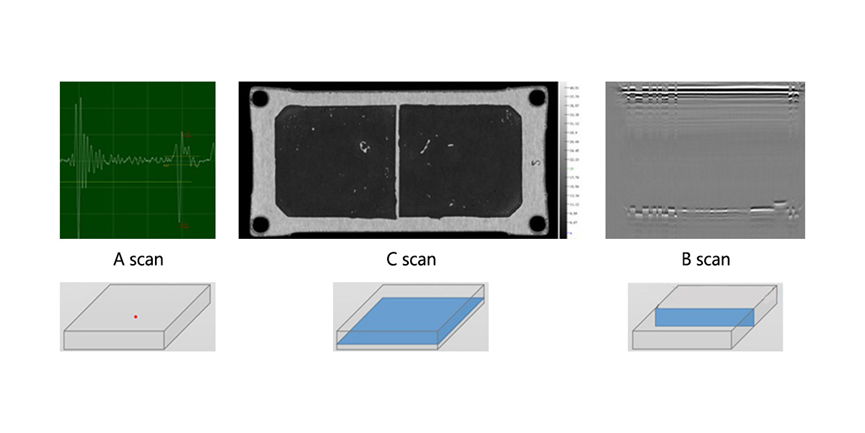

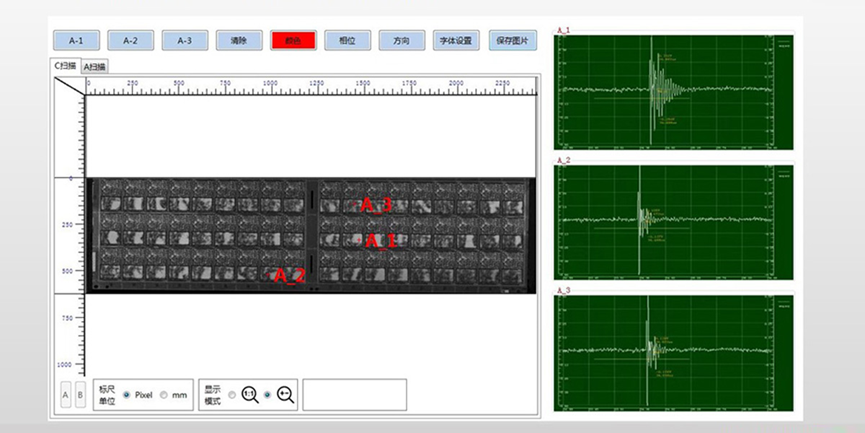

Scanningsformular

En scanning: bølgeform på et bestemt punkt;

Den vandrette akse angiver tidspunktet, hvor bølgeformen vises;

Den lodrette akse angiver bølgeformens amplitude.

C-scanning: tværgående tværsnitsscanning;

De vandrette og lodrette akser angiver de fysiske dimensioner;

Farven angiver bølgeformens amplitude.

B-scanning: langsgående tværsnitsscanning;

Den vandrette akse angiver de fysiske dimensioner;

Den lodrette akse angiver tidspunktet, hvor bølgeformen vises;

Farven angiver bølgeformens amplitude og fase

Flerlagsscanning: flerlags C-scanning udføres i prøvens dybderetning.

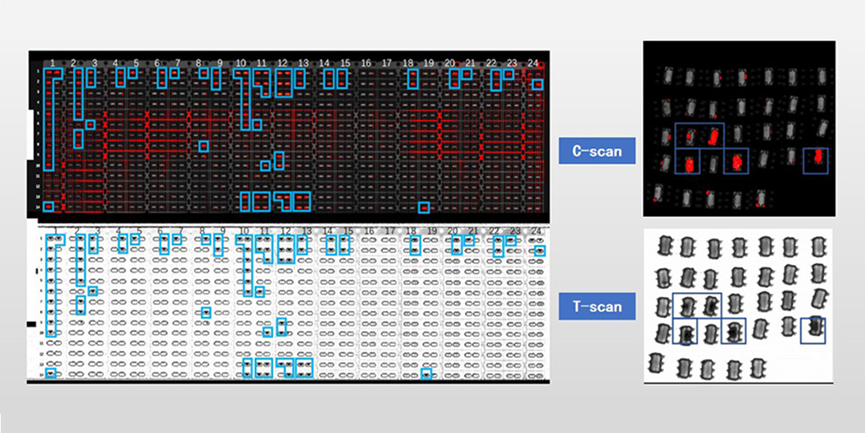

Transmissionsscanning: modtagere tilføjes til bunden af ​​prøven for at indsamle de transmitterede lydbølger for at generere billeder.

Fordele og begrænsninger ved detektion

fordele:

1. Ultralydsdetektion kan anvendes til en lang række materialer, herunder metaller, ikke-metaller og kompositmaterialer;

2. Det kan trænge igennem de fleste materialer;

3. Det er meget følsomt over for ændringer i grænsefladen;

4. Det er uskadeligt for den menneskelige krop og miljøet.

Begrænsninger:

1. Valget af bølgeform er relativt komplekst;

2. Prøvens form påvirker detektionseffekten;

3. Defektens placering og form har en vis indflydelse på detektionsresultatet;

4. Prøvens materiale og kornstørrelse har stor indflydelse på detektionen.

Svejsekvalitetsinspektion under waferladningsprocessen

Overvågning under opstart af wafer-indlæsningsmaskinen og debugging-processen for intuitivt at opdage abnormiteter i forskellige udstyrsparametre og tilstande.

Sugehovedets højde og vinkel;

Oxidation og temperatur af loddemetal;

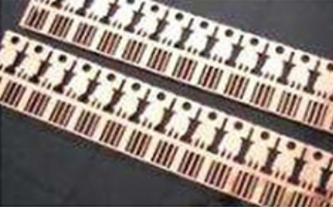

Materiale af blyramme og spånmateriale

Svejsekvalitetsinspektion under spånfyldning

Overvågning under opstart og fejlfinding af chipladningsmaskinen kan intuitivt finde abnormiteter i forskellige udstyrsparametre og tilstande

Sugehovedets højde og vinkel;

Oxidation og temperatur af loddemetal;

Materiale af blyramme og chip

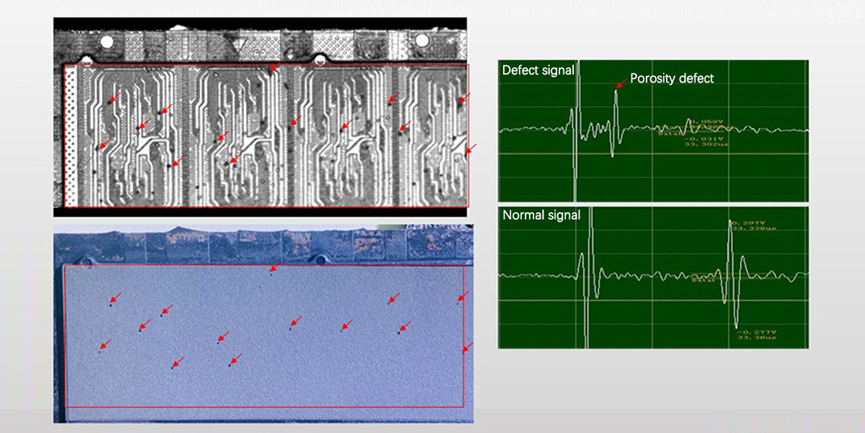

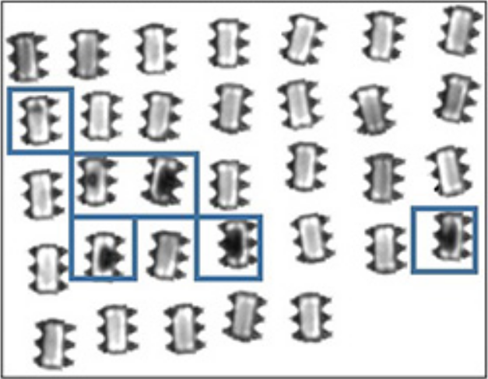

Hulrum i spånsvejseprocessen vil forårsage utilstrækkelig varmeafledning under brugen af ​​enheden, hvilket påvirker dens levetid og pålidelighed. Ved hjælp af ultralydstestmetoder kan svejsedefekter hurtigt og effektivt identificeres.

Påvisning af pakkedelamineringsfejl efter plastindkapslingsprocessen

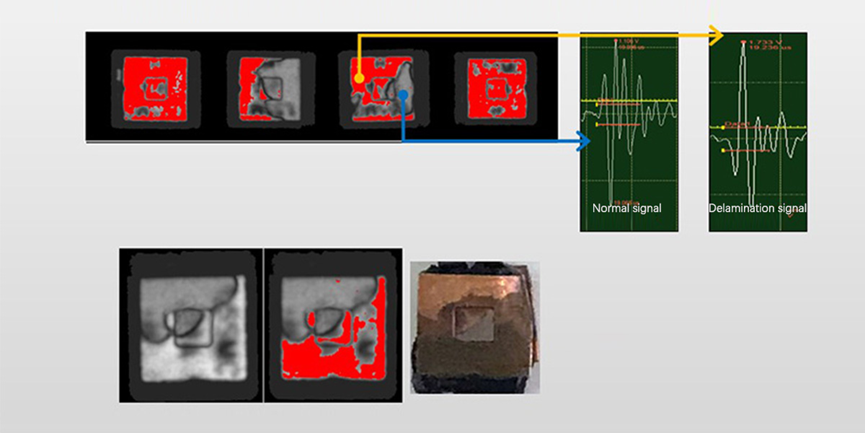

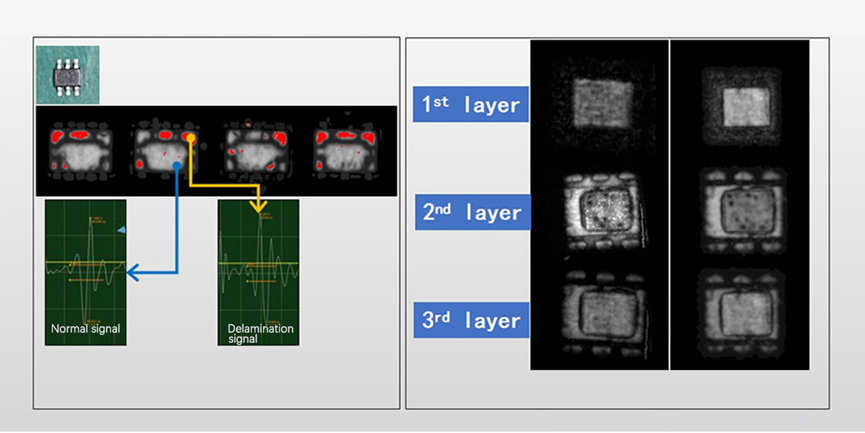

Ultralydsscanningsfasedetektionstilstand for nøjagtigt at identificere delamineringsfejl mellem harpiksplastik og metalramme

Det oxiderede område efter peeling er stort set det samme som det røde område

Tommeregistrering og flerlagsdetektering af tyndere pakker

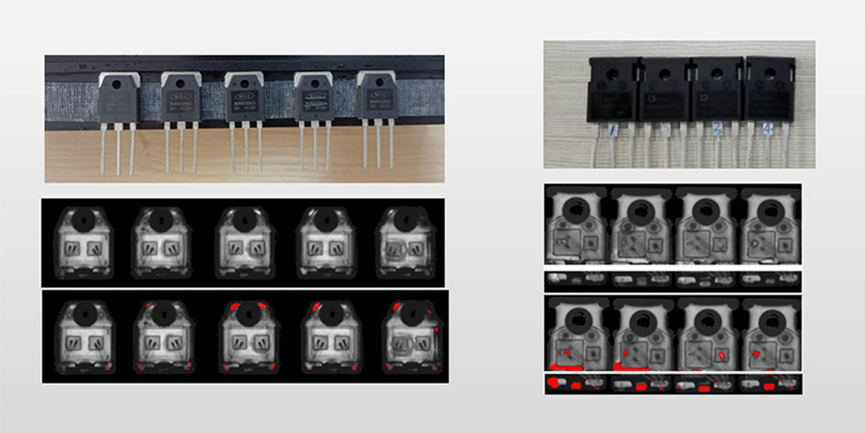

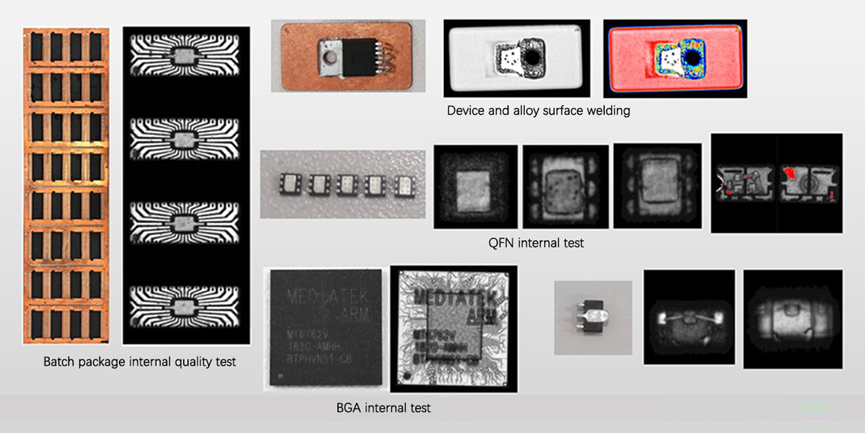

Detektionstilfælde TO-serien

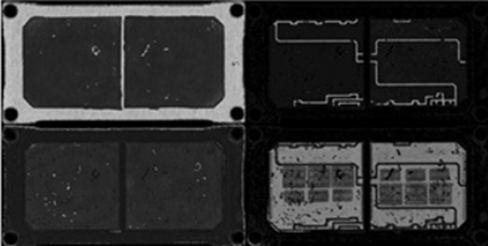

Test hele brættet

Test en enkelt chip

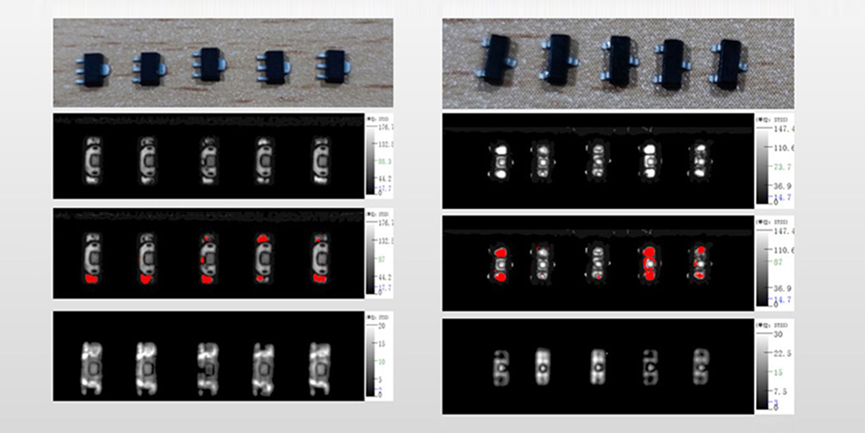

Typisk applikationstilfælde: hukommelseschippakkeporer

Typisk anvendelsestilfælde: hukommelseschip-lagdefekt

Andre testcases
