Producten Beschrijving

Vacuümpaksysteem

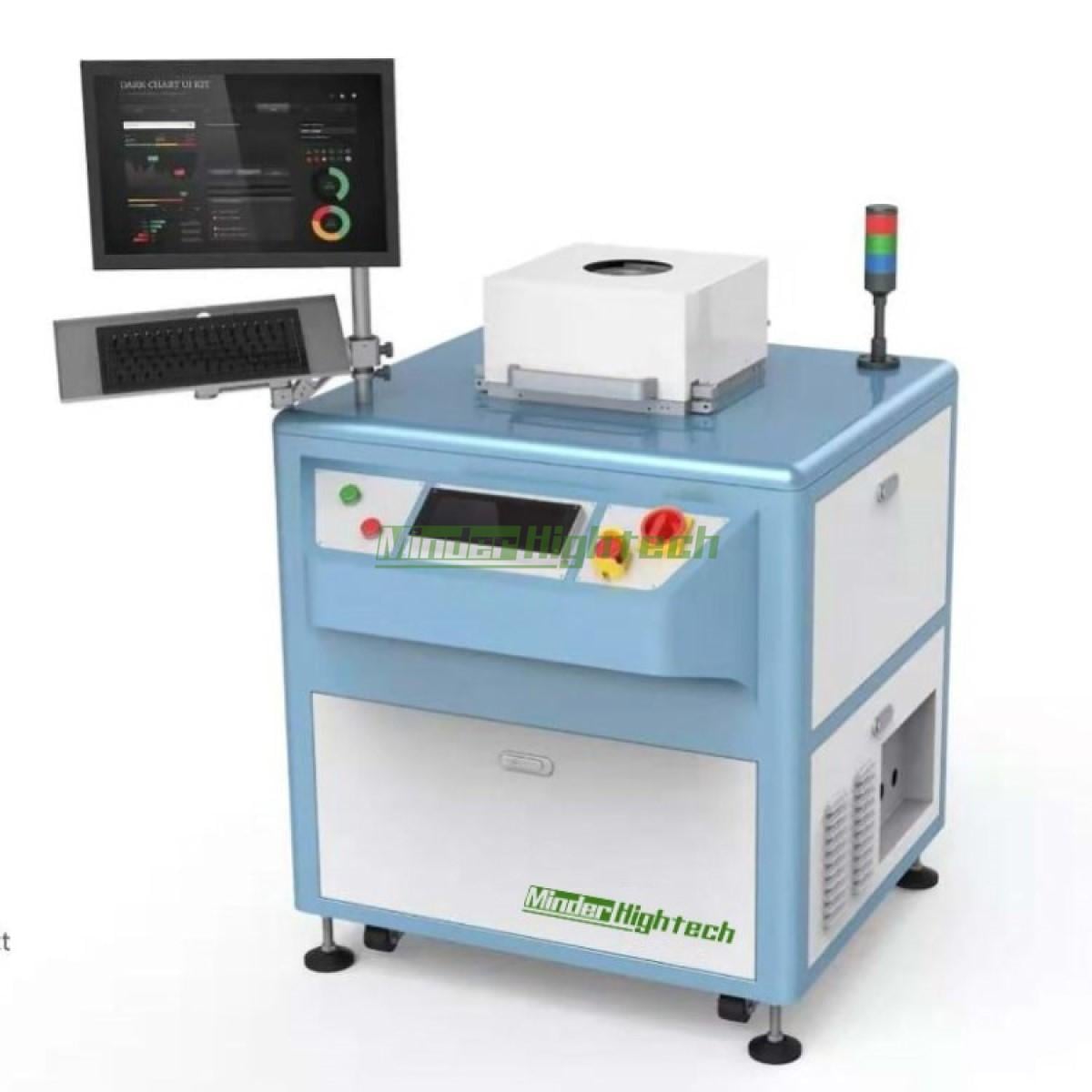

Vacuüm eutectisch reflow-soldeerovensysteem

* Productbeschrijving: Vacuüm eutectisch reflow-soldeerovensysteem

Aanvraag

IGBT-modules, TR-componenten, MCM, hybride circuitpakketten, discrete apparaatpakketten, sensor-/MEMS-pakketten (watergekoeld), apparaatpakketten met hoog vermogen, opto-elektronische apparaatpakketten, luchtdichte pakketten (watergekoeld), eutectisch bultlassen, enz.

Product beschrijving

De ontwerpbasis van de MDVES200 vacuümsinteroven is de regeling van vacuüm- en waterkoeling, die niet alleen de lege ruimte kan garanderen, maar ook de koelsnelheid kan verhogen.

Het standaardgas van MDVES200 omvat: stikstof, stikstof-waterstofmenggas (95%/5%) en mierenzuur. De klant selecteert het overeenkomstige gas als procesgas op basis van zijn werkelijke situatie en hoeft zich geen zorgen te maken over de aanvullende configuratie. Het PLC-besturingssysteem van de apparatuur kan de activiteiten van vacuümpompen, opblazen, verwarmingsregeling en waterkoeling goed bewaken om de stabiliteit van het proces van de klant te garanderen.

MUX200 is een holte van 10 liter, de kostenprestaties van het product zijn relatief hoog, wat kan voldoen aan de behoeften van onderzoeks- en productieklanten.

Kenmerk

1. MDVES200 is een kosteneffectief product met een kleine voetafdruk en complete functies, dat kan voldoen aan de R&D en het initiële productiegebruik van klanten;
2. De standaardconfiguratie van mierenzuur, stikstof en stikstof-waterstofgas kan voldoen aan de gasvraag van verschillende producten van klanten, zonder de moeite om procesgaspijpleidingen toe te voegen voor de follow-up;
3. Het aannemen van waterkoelingscontrole kan de koelsnelheid verhogen, zodat de productiesnelheid kan worden verhoogd en de productie kan worden gemaximaliseerd;

4. Wanneer de klant betrekking heeft op de vacuümafdichting van de buisschaal, zal het waterkoelingsontwerp de voordelen benadrukken en de luchtkoeling vermijden die wordt veroorzaakt door de buisplaat en het lekprobleem van de buisschaal;

Specificaties

structuur grootte
Basis frame	820 * 820 * 1000mm
caviteitsvolume	10L
Maximale hoogte van de basis	110mm
Observatievenster	omvatten
Gewicht	220KG
Vacuüm systeem
Vacuum pomp	Vacuümpomp met filterapparaat voor olievervuiling
Vacuümniveau	Tot 5 Pa
Vacuümconfiguratie	1. Vacuümpomp 2. Elektrische klep
Pompsnelheidsregeling	De pompsnelheid van de vacuümpomp kan worden ingesteld door de hostcomputersoftware
Pneumatisch systeem
Procesgas	N2, N2/H2 (95% / 5%), HCOOH
Eerste gaspad	Stikstof/stikstof-waterstofmengsel (95%/5%)
Tweede gaspad	HCOOH
Verwarmings- en koelsysteem
Verwarmingsmethode	Stralingsverwarming, contactgeleiding, verwarmingssnelheid 150â„ƒ/min
koelmethode	Contactkoeling, de maximale koelsnelheid is 120â„ƒ/min
Kookplaat l	materiaal koperlegering, thermische geleidbaarheid: â‰¥200W/mÂ·â„ƒ
Verwarmingsgrootte:	240 * 210mm
Verwarming apparaat	Verwarmingsapparaat: de vacuümverwarmingsbuis wordt gebruikt; de temperatuur wordt verzameld door de Siemens PLC-module en de PID-regeling wordt bestuurd door de hostcomputer Advantech.
Temperatuurbereik	Maximaal 400â„ƒ
Stroomvoorziening	380V, 50/60HZ driefasig, maximaal 40A
Controle systeem	SiemensPLC + IPC
Apparatuurvermogen
Koelmiddel	Antivries of gedestilleerd water €20,-
druk:	0.2ï½ž0.4Mpa
koelvloeistof stroomsnelheid	> 100L / min
Watertank watercapaciteit	â‰¥60L
Inlaatwatertemperatuur:	€20,-
Luchtbron	0.4 MPaâ‰¤luchtdrukâ‰¤0.7 MPa
Stroomvoorziening	eenfasig driedraadssysteem 220V, 50Hz
Spanningsschommelingen	bereik eenfase 200ï½ž230V
Frequentie fluctuatie bereik	50 Hz ± 1 Hz
Apparatuurvermogen	verbruik ongeveer 5KW; aardingsweerstand â‰¤4Î©;

Standaard configuratie

gastheer	systeem inclusief vacuümkamer, hoofdframe, besturingshardware en software
Stikstof pijpleiding	Als procesgas kan stikstof of een stikstof/waterstofmengsel worden gebruikt
Mierenzuur pijpleiding	Mierenzuur via stikstof in de proceskamer brengen
Waterkoeling	pijpleiding die de bovenste afdekking, de onderste holte en de verwarmingsplaat koelt
Waterkoeler	Zorg voor een continue waterkoelingtoevoer naar de apparatuur
Vacuum pomp	Vacuümpompsysteem met olienevelfiltratie

Bedrijfsomstandigheden

Temperatuur zone(s)	10~35â„ƒ
Relatieve vochtigheid	â‰¤80%
De omgeving rond de apparatuur is schoon en opgeruimd, de lucht is schoon en er mag geen stof of gas aanwezig zijn dat corrosie van elektrische apparaten en andere metalen oppervlakken kan veroorzaken of geleiding tussen metalen kan veroorzaken.

Wij presenteren het Vacuum Eutectic Reflow-soldeerovensysteem van Minder-Hightech, de ideale service voor al uw soldeerbehoeften. Deze geavanceerde vacuümsoldeeroven is ontwikkeld om betrouwbare en effectieve soldeerresultaten voor al uw digitale elementen te garanderen.

Samen met zijn eigen hogere mate van innovatie, is het efficiënt in het bieden van een stabiel temperatuurniveau, een hoog thermisch rendement en een uitstekende soldeerefficiëntie. Het eigen slimme PID-temperatuurniveaubesturingssysteem garandeert een accuraat en temperatuurniveau, waardoor u eenvoudig en eenvoudig soldeerelementen kunt gebruiken.

Kan eveneens worden ontwikkeld samen met een vacuüm van topkwaliteit dat een nette soldeeratmosfeer garandeert, waarbij alle soorten verontreinigende stoffen worden geëlimineerd die het soldeerproces zouden kunnen belemmeren. De oven wordt geproduceerd samen met hoogwaardige producten, waardoor de eigen bescherming en weerstand tegen roest wordt gegarandeerd. Hierdoor is het ideaal voor langdurig gebruik en productievereisten.

Eenvoudig te bedienen, naast het eigen elektronische bedieningssysteem biedt een gebruikersinterface die gebruiksvriendelijk is en waarmee u eenvoudig de ontwikkeling van het soldeerproces kunt volgen. Het systeem ondersteunt ook verschillende schotels, zodat uw soldeerinstellingen gewoon kunnen worden behouden, verbeterd en hersteld voor mogelijk gebruik.

Perfect voor uw eisen, of u nu een deskundige digitale fabrikant bent of zelfs een hobbyist. Zijn eigen flexibiliteit en stijl zijn betrouwbaar en geschikt voor een breed scala aan verzoeken, waaronder de verpakking van halfgeleiderproducten, de productie van lichtgevende diodes, MEMS en veel meer, en productverpakking.

Samen met zijn eigen vacuümlichamen van topkwaliteit, effectieve stijlen en geavanceerde temperatuurbeheerstappen, is het Minder-Hightech vacuüm-eutectische reflow-soldeerovensysteem de beste service voor al uw soldeervereisten. Dankzij het veerkrachtige gebouw, de gebruiksvriendelijke gebruikersinterface en de opmerkelijke efficiëntie is het een innovator op de markt, die een ongeëvenaarde waarde biedt voor uw financiële activa. Blijf niet veel langer rondhangen met welk type dan ook, probeer het momenteel uit.
