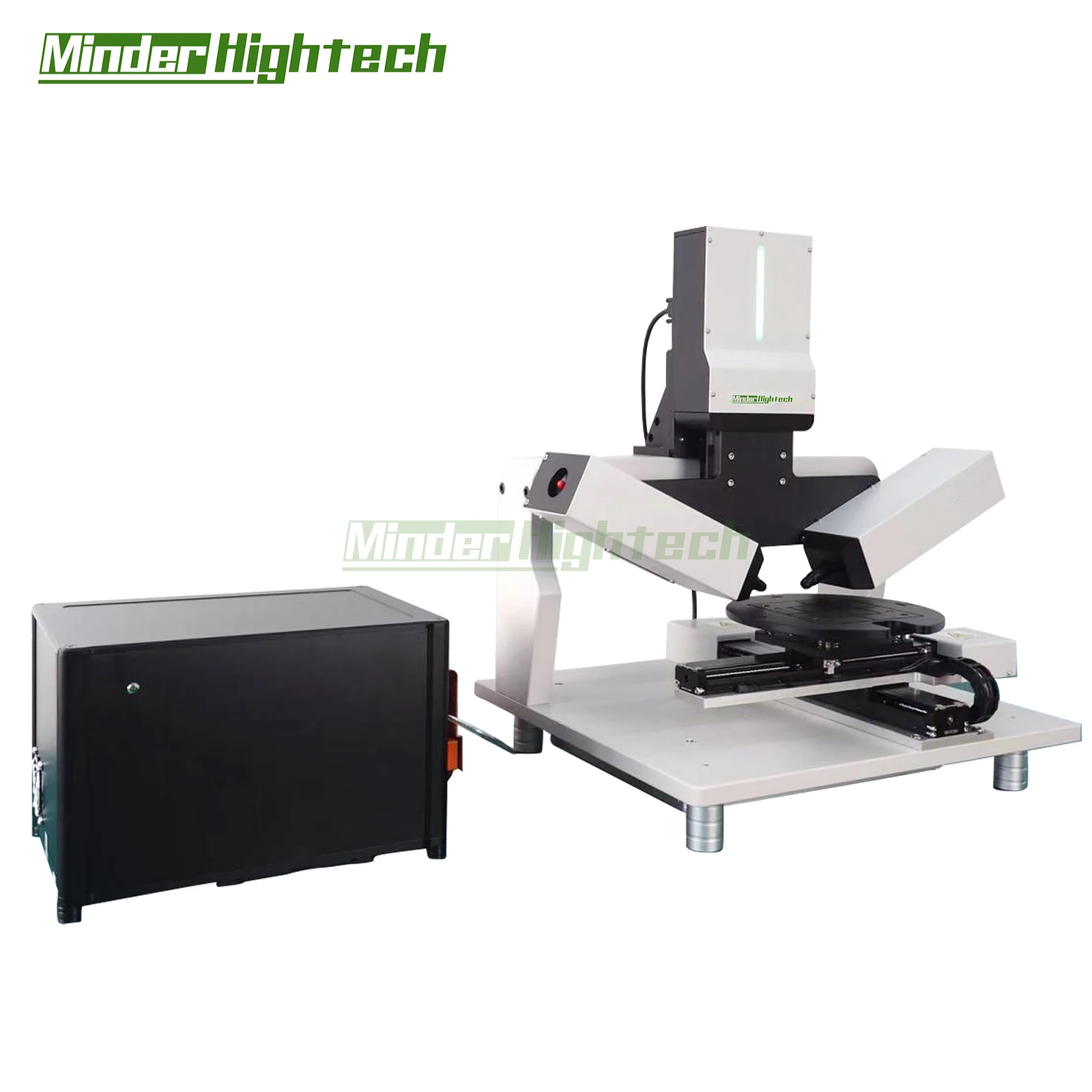

Spectroscopic Ellipsometer

Kumuha ng Free Quote
Paglalarawan ng Produkto

Spectroscopic Ellipsometer

Ang spectral ellipsometer ay maaaring kumpleto ng mabilis at multipunto na pagsusuri sa pamamagitan ng awtomatikong pagsubok, at maaaring subukin ang pagkakaisa ng sample sa isang klik. Ang produkto polarizer, analyzer, at compensator ay mayroon ding absolute coding mataas na katimuyan posisyong pagsasapuno na may bandgap kompensasyon na puna, na nagdidiskarteha ng katumpakan at estabilidad ng sistema. Gamit ang dual fiber arkitektura upang magpatibay ng epektibo ng koleksyon ng liwanag, sapat na mga spektra ay maaaring makuha mula sa etched asidong pinopolerahan na mga ibabaw o regular na piramide front para sa pagsusuri at analisis. Mayroon din itong pangunahing mga puna tulad ng autofocus, pagpili ng intensidad ng ilaw, at kompensasyon ng fase.
Ipinanganak para sa mataas na katimuyan at mataas na produktibidad na pagsusuri ng optikal na katangian ng mga material. Maaari nito ang awtomatiko, mabilis at
tumpak na sukatin ang refraktibong indeks, koeffisyente ng pagwawasak, at kapaligiran ng mga materyales. Ang ito ay maaaring gamitin para sa pangangailangan ng pag-uulat ng anyo at materyales sa pananaliksik na agham, semikonductor, photovoltaics, optical coatings, display panels at iba pang mga larangan.

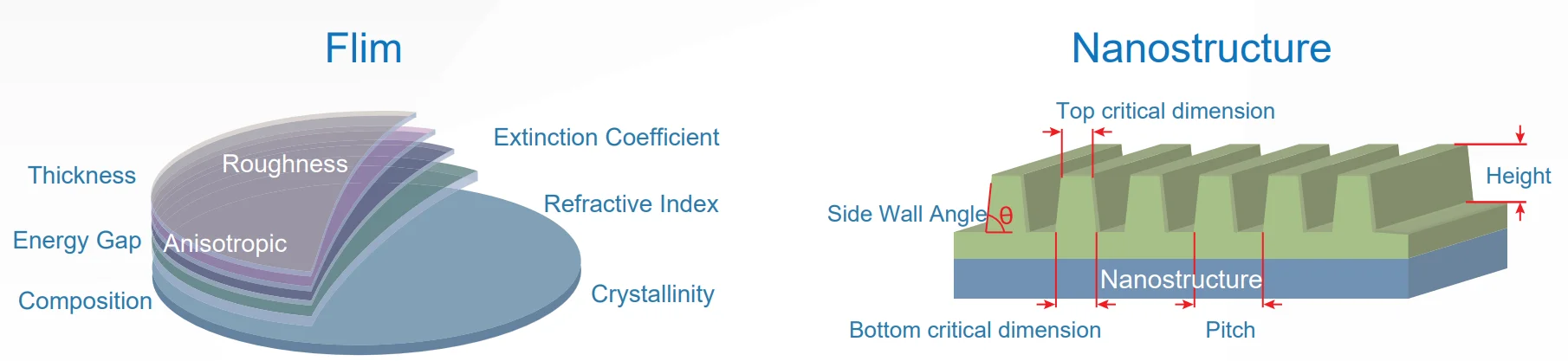

Bagay ng Pagsuha：

Optical coating: Si02, Si3N4, SnO2, Nb205,Ti02, Ta205, A2O3, MgF2,Pi.
Display: OLED(AIG3, PCBM, NPB, NPD...), elektrodo(ITO, PEDOT, MgO, Ag, Al, Mg...) ...
Photovoltaic: Si, Poly-Si, SiNx, CdS, CIGS, CdTe, PFN-Br, ABX3, PEDOT:PSS, PTB7-Th:PC71BM.
Semiconductor: Photoresist, ZnO, SiON, SiC, SiGe, GaN, AIN, InP, GaAs, AlxGa(1-x)N
Iba pa: OCD, 2-D materials, Van der Waals heterojunction at device...

Product Function：

Pagsuporta sa pamumulaklak: Makitid na suportahan ang pamumulaklak ng mga materyales sa iba't ibang lungag, nagbibigay ng mahalagang datos para sa disenyo ng optiko at pagsusuri ng materyales.
Pagsukat ng extinction coefficient: Analisuhin ang mga characteristics ng pag-aabsorb ng liwanag ng mga materyales upang tulungan mag-optimize ng performa ng mga device na optoelektroniko.
Pagsuporta sa pag-uulol ng kalakasan ng pelikula mula nanometer hanggang antas na micron na may mataas na resolusyon at mabuting repetibilidad.
Mabilis na pagsusuri nang awtomatiko: May kakayanang mag-scanning nang awtomatiko sa maraming punto, umabot ang bilis ng pagsukat sa 1 segundo/tuldok, na nakakataas ng malaking epekto ng pagsubok sa bulakan.

Prinsipyong pang-pagsukat:

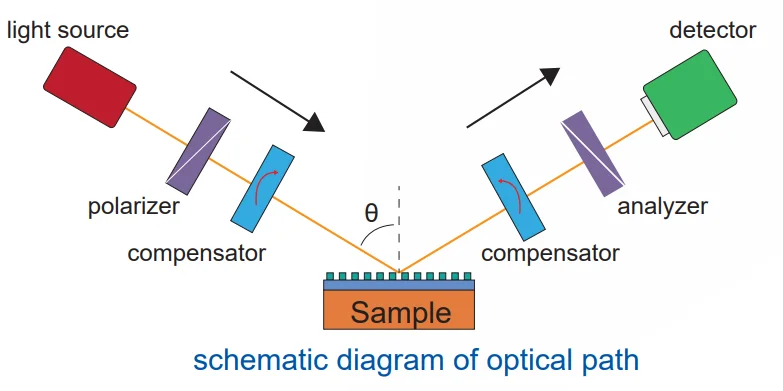

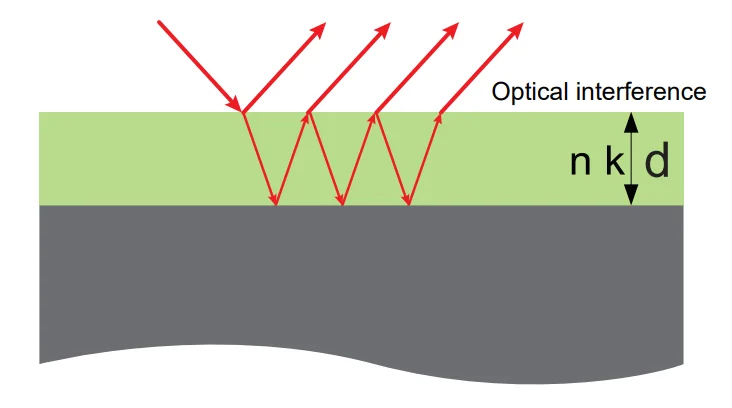

Ang prinsipyong Ellipsometry ay batay sa pagbabago ng estado ng polarisasyon ng optikong bumabalik bago at pagkatapos ng ibabaw ng medium, upang makakuha ng impormasyon tungkol sa optikong katangian at estraktura.

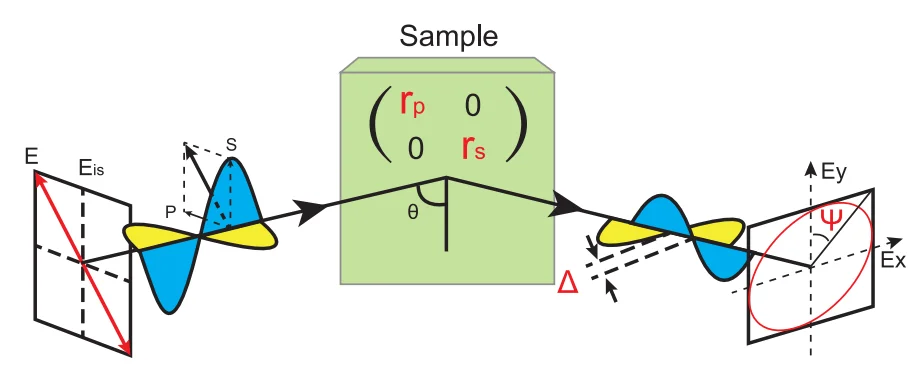

Ang elektrikong kamp ng insidente na liwanag ay kinikilos sa dalawang patungkul na direksyon, ang liwanag ng p na paralelo sa pagkikinabang ng liwanag
ang alon, s liwanag na perypendikular sa pag-uugoy ng alon ng liwanag. Ang amplitud at fase ng p at S liwanag ay babago kapag ang beam ay natutuklasan mula sa ibabaw ng medium.
Ang korelasyon sa pagitan ng pisikal na katangian ng medium at ang pagbabago ng estado ng polarisasyon.

Instrumento working environment:

Kapangyarihan: 220VAC+10%
Silid temperatura: envirnoment temperatura(10-30)℃
Relatibong kaligatan：(20-80)%RH

Espektrometro：

Unit ng deteksyon: 2048 pixel mabilis na back-illuminated CCD detector
Detalyadong mga parameter :
1. saklaw ng espektro mas mahusay sa 350nm-1000nm
2. sugat na liwanag<0.02%@400nm
3. ratio ng senyal-sa-tingin 4800
4. dinamikong sakop 50000:1
5. holographic light path
6. digital resolution 16-bit
7. bilis ng pagsasalita >400kHz
8. bilis ng pagpapadala ng datos 600MB/s
9. pinakamaliit na oras ng integrasyon/pag-adjust 6 us/1us
10. pagdadalay ng panlabas na trigger 95ns+/–20ns
11. kompyuter na interface USB4.1C/2.0
12. sistema ng operasyon Win 7/in 8/Win 10
pamantayan ng QE sa rehiyon ng UV na may back-illuminated CCD, pamantayan ng QE ≥75%Sistema ng pag-sige micro TE cooling, temperatura matapos ang pag-sige ay 30'c
mas mababa sa temperatura ng kapaligiran.
Paraan ng integrasyon kontroladong software automatikong setting ng oras ng integrasyon, maaaring makamit ang pinakamahusay

Sistema ng liwanag:

Ipinapangako ng halogen lamp na liwanag ang butil ng kwarts, saklaw ng lungag 350nm-2000nm, walang pagbaba ng buhay na mas mahaba sa 50000 oras.
Independiyente na supply ng kuryente para sa halogen lamp mula sa voltagge 4.9vd

Paliguan na may awtomatikong pagsasalinog:

Ilipat ang sample sa pinakamahusay na posisyon ng pag-uukol gamit ang awtomatikong pagsasalinog; Biyahe: 100mm
Katiyakan: 0.0005mm Lokasyon na limitado sa parehong positibo at negatibong hangganan at sensor ng zero-position; maaring itakda ang simulan, dulo, at haba ng hakbang ng awtomatikong pagsasalinog sa software gamit ang pamamaraan ng Gaussian regression; itakda ang tinukoy na oras ng integrasyon at kolekta ang intinsidad ng Focus method

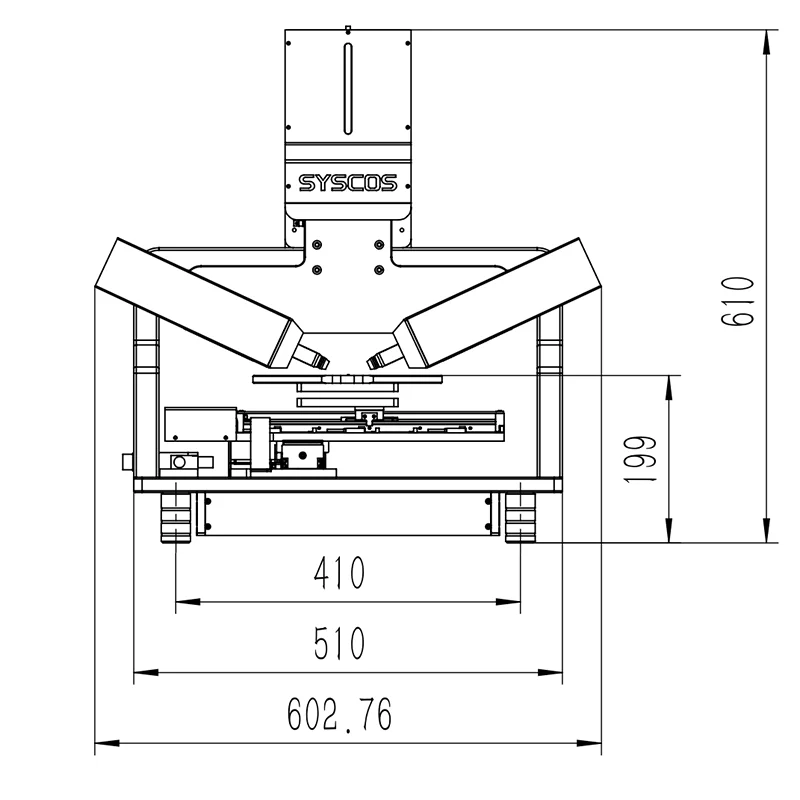

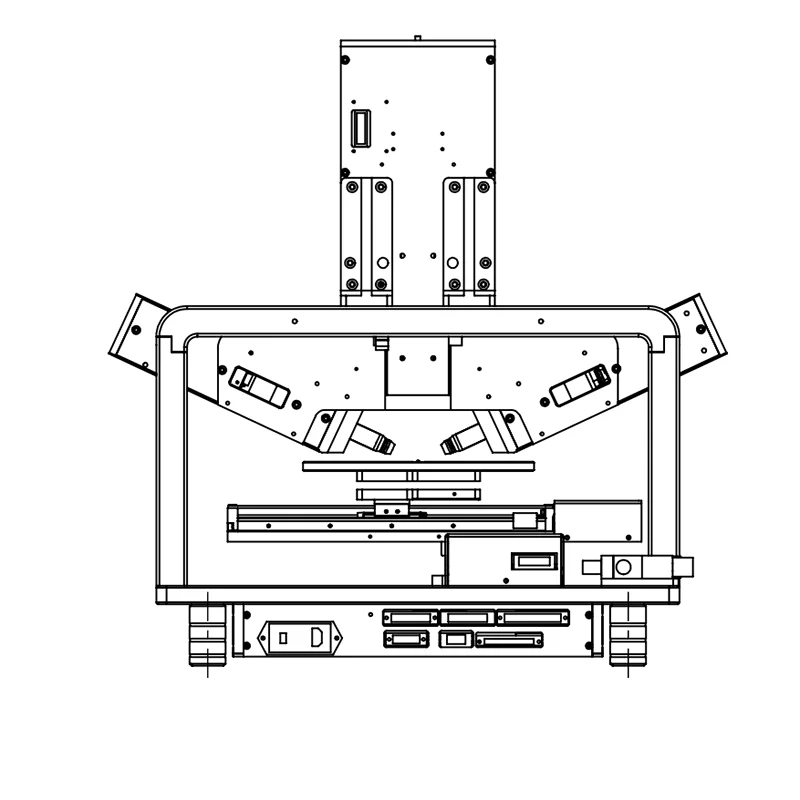

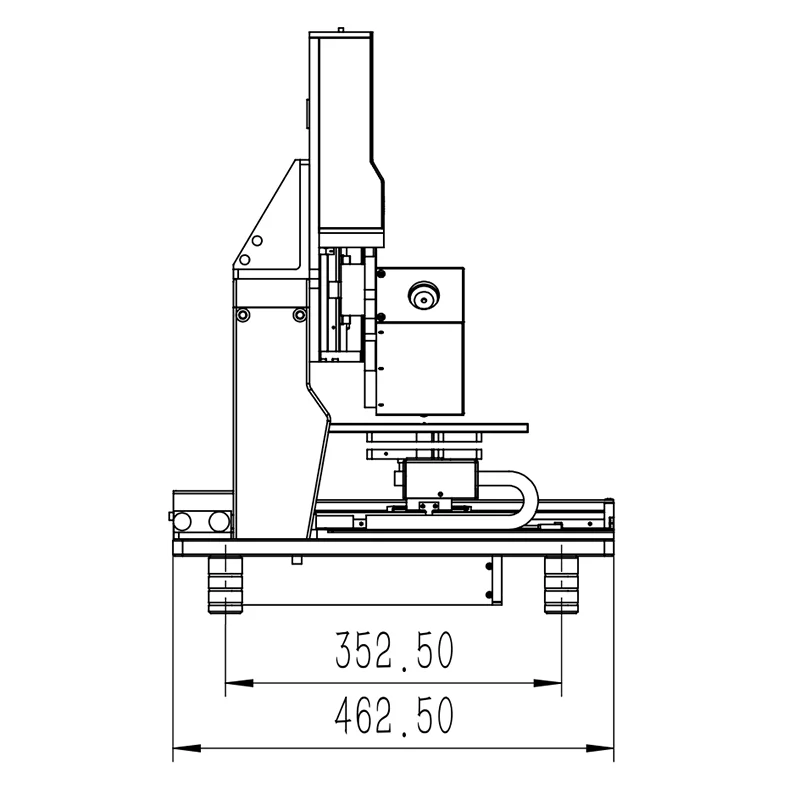

Product Structure
Espesipikasyon
Sistemang optiko:
Kakanyang pumasok
65°
Pagkilos ng beam
< 0.3°
Mga parameter ng pagsukat
Psi&Del、TanPsi&CosDel、Alpha&Beta
Mga Polarizer
Glan-Thompson
Material
a-BBO
Kompensator
kuwartang-ebapo ng fase, hiper akromatiko
Paghahati ng Intensidad
Elemento ng pagpili ng densidad optiko. Nag-aangkop ng mabuting ratio ng signal-sa-bugtong sa proseso ng pagsukat, nagiging mas precise ang mga datos.
hindari ang intensidad ng liwanag upang maiwasan ang saturasyon o masyadong mahina upang maiwasan ang pagbawas ng signal-to-noise ratio at katumpakan
Diseño optiko
dalawang serbesa ng fiber na dumadala ng liwanag mula sa ilaw patungo sa espektrometro sa pamamagitan ng mga elemento ng polarisasyon; maaaring baguhin ang mga ilaw na may estabilidad ng liwanag
Fiber
anti-UV pagpapabuti; NA=0.22; malinaw na bukana 600um
Mikro spot ng liwanag
diameter ≤200um, upang makahiwalay ang gamit na liwanag na ipinapalit mula sa harapan ng ibabaw at ang hindi gamit na liwanag na ipinapalit mula sa
ibabaw ng likod, madali ang pag-ihiwalay
Slit
1 50um, upang makahiwalay ang gamit na liwanag na ipinapalit mula sa harapan ng ibabaw at ang hindi gamit na liwanag na ipinapalit mula sa ibabaw ng likod
ibabaw
Basic parameter selection table:
Spectral range
350-1000nm
C
Nakikita
210-1000nm
Maikli
UV-Visibles
210-1700nm
Hindi
UV-Vis-NIR
Optical compensator
Rc
Isang compensator
RC2
C2
Dual compensator
Spectral range
X-Y
M
Malaking stroke hanggang 230mm
X-R
R
Malaking diyametro hanggang 300mm
